Comment mesurer sa terre avec un multimètre ?
Il n’est pas rare que nos lieux de travail et d’habitation nous donnent des décharges électriques.
Pour vous assurer que votre système électrique est sûr, mesurer une prise de terre permet de déterminer l’origine des problèmes.
Cependant, tout le monde ne sait pas comment accomplir cette tâche, mais nous avons une solution.
Cet article explique comment déterminer la terre avec un multimètre, et plus précisément comment tester la terre avec un ohmmètre.
Démarrons.
Qu’est-ce que la terre électrique ?
La valeur de la terre est liée au défaut d’isolation potentiel de certains équipements électriques connectés à la terre lors de leur fonctionnement.
L’élément principal de la mesure de la terre est la boucle de terre.
Cette boucle consiste à relier une prise de terre avec une partie de l’installation électrique. La prise de terre est conductrice et s’intègre au milieu conducteur ou peut également s’incorporer dans le sol sous terre.
Qu’est-ce que le résistance de terre exactement ?
La résistance d’un dispositif terre est la quantité d’obstruction ou de résistance que la tension rencontre lorsqu’elle traverse la terre.
Elle démontre simplement la facilité avec laquelle la tension circule dans les parties d’un dispositif à travers le terre.
Il s’agit d’une mesure importante pour évaluer le niveau de sécurité des équipements électriques utilisés par les humains.
Comment puis-je tester la terre avec un multimètre et un piquet de terre ?
Pour mesurer la résistance terre, vous avez besoin d’un multimètre avec fonction ohmmètre et d’un câble de connexion ou du piquet de terre.
Pour mesurer la terre en ohm, Débranchez votre appareil de toute source d’alimentation et réglez votre multimètre sur Ohms, puis connectez la partie terre de l’appareil à un piquet avec un long cable terre. Placez vos sondes entre le fil et connectez-le à l’unité terre de votre appareil pour obtenir les mesures.
Essayez notre Fluke 115, il est parfait pour la mesure de la terre.
Comment reconnaître une prise de terre ?
Avant de débuter la mesure de la résistance de terre, il est essentiel de savoir identifier correctement une prise de terre. Une prise de terre se distingue généralement par sa couleur et son marquage spécifique. Elle est souvent associée à un symbole de terre ou à une couleur verte ou jaune-vert. Cette reconnaissance est cruciale pour assurer la précision de vos tests et la sécurité lors de l’utilisation de votre multimètre.
Étape 1 : Munissez vous d’un fil de mesure
Un fil de mesure peut être utilisé pour effectuer des tests, en particulier si la tige est située loin de l’unité terre de l’appareil.
Cela est particulièrement vrai pour les objets qui ne sont pas très mobiles, comme les machines à laver.
Vous devez également retirer l’isolant des deux extrémités du fil afin d’assurer un bon contact entre les sondes de votre multimètre pour un diagnostic précis.
Si votre équipement peut être déplacé sur la tige terre, il n’est pas nécessaire d’utiliser du fil.
Étape 2 : Débranchez l’équipement de la source d’alimentation
Il n’est pas nécessaire que le circuit de l’équipement soit parcouru par un courant électrique pour déterminer la mesure de la résistance terre avec l’ohmmètre.
Vous devez être en sécurité lorsque vous effectuez vos tests, assurez-vous donc qu’il n’y a pas de connexions sous tension.
Étape 3 : Réglez le cadran de votre multimètre
Pour mesurer la valeur de terre, tournez le sélecteur rotatif du multimètre sur Ohms. La résistance est mesurée en Ohms et est représentée par le symbole Oméga (Ω) sur le multimètre.
Vous devez également vous assurer que les réglages de votre multimètre sont à moins de 100 Ohms s’il dispose de plusieurs gammes de sélection.
Vous trouverez tous les multimètres nécessaires dans notre catégorie multimètres.
Étape 4 : Positionnez les sondes sur votre multimètre
C’est ici que vous effectuez les tests et les mesures.
Placez la sonde noire sur l’unité terre de votre appareil, puis placez la sonde rouge à l’extrémité du fil non isolé.
Si vous n’aviez pas de fil, vous pouvez fixer la sonde en rouge directement sur la tige terre.
Étape 5: Évaluez les résultats de la mesure
Après avoir effectué toutes ces opérations, le multimètre affiche des mesures. En général, lorsque la résistance est adéquate, vous devez vous attendre à voir une lecture inférieure à 5,0 Ohms.
La valeur de 5,0 Ohms est la valeur de résistance recommandée par le Code national de l’électricité américain, sur laquelle on peut se baser pour établir des normes de sécurité internationale.
La résistance que vous rencontrez varie d’un équipement à l’autre et certains sont à moins de 1 Ohm.
La valeur en Ohm déterminée en utilisant la technique est le total de la résistance de l’unité de réglage terre et de celle de la tige terre.
Comment tester un piquet de terre ?
Une fois que vous avez mesuré la résistance de votre installation électrique, vous pourriez vous demander comment tester un piquet de terre spécifiquement. Cette étape est essentielle pour garantir la sécurité et l’efficacité de votre système de mise à la terre.
Pour ce faire, utilisez votre multimètre réglé sur la fonction de mesure de résistance (Ohm) et connectez-le entre le piquet de terre et le point de terre de votre installation.
Des lectures cohérentes et conformes aux normes indiquent un piquet de terre fonctionnel
Vous pouvez également mesure la terre d’une maison en suivant ces étapes simples :
– Assurez-vous que votre multimètre est réglé sur la tension alternative (200 V).
– Vérifiez que le courant circule dans le circuit en testant les prises neutre et chaude avec environ 120 V ou 120 V ou. Si le test est concluant, passez à l’étape suivante.
– Mettez la sonde noire dans la prise terre tandis que la sonde rouge dans la prise avec la chaleur.
– Si le multimètre donne des lectures identiques, soit 120V ou même 240V, le réceptacle est réglé sur terre. Dans le cas contraire, il y a un problème.
– Placez la sonde noire dans la prise terre, tandis que la sonde rouge est dans la prise neutre. Si la prise est réglée sur terre, sans problème, vous devriez obtenir une indication de zéro.
Questions fréquemment posées
Quel valeur d’Ohms est appropriée à la mesure de la terre ?
Toute résistance inférieure à 5,0 Ohms est une bonne valeur de terre.
Quelle est la résistance maximale autorisée de terre ?
La résistance maximale autorisée pour terre est de 5,0 Ohms. Conformément au NEC, la résistance est réduite à 2,0 Ohms pour les petites sous-stations, 1,0 Ohms pour les grandes centrales électriques et 0,5 Ohms pour les grandes centrales électriques.
Conclusion
La mesure du résistance de terre avec un multimètre n’est pas difficile à réaliser. Il est facile de déterminer le nombre en Ohms en reliant la tige terre à l’unité terre de votre appareil, ou en effectuant des tests sur les prises afin d’obtenir les lectures de tension correctes.
Naturellement, cela ne signifie pas qu’il s’agit de la méthode la plus sûre ; cependant, c’est la plus simple et la plus conviviale pour utiliser votre multimètre.
Si vous désirez en savoir plus sur la résistance de la terre, la marque de multimètres Fluke a établi un guide illustré que vous pouvez télécharger en cliquant sur le bouton ci-dessous.

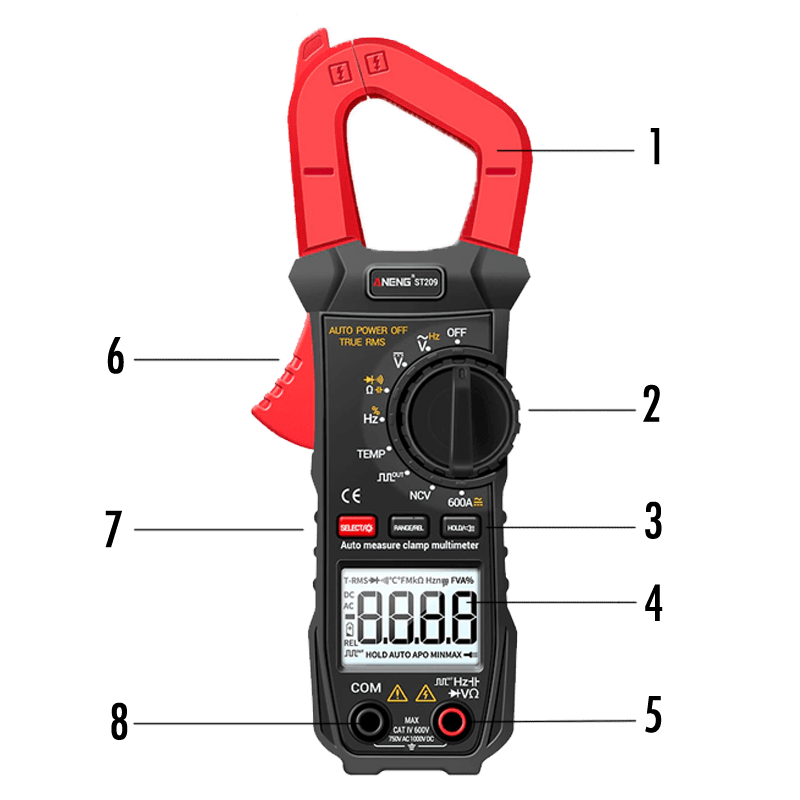

Vous pouvez également apprendre à utiliser une pince ampèremétrique dans notre article dédié.
